KIT XRF-FB 2(CEM II+ à CEM V)

MÉTHODES DE CONTROLE ET CALIBRATION XRF-XRD

La SNL développe actuellement différents KIT de calibration pour vos XRF & XRD avec trois gammes de KIT

1. « KIT XRF-FB » permettant de calibrer votre XRF sur une palette de composants ayant une large bande de mesure. Il existe en trois versions :
   • SNL-XRF-FB 1 pour l’analyse des ciments Cem I et Cem II/A
   • SNL-XRF-FB 2 CEM II+ pour l’analyse des ciments avec plus de 10% d’ajouts.
   • SNL-XRF-FB 3 Crus dosés et Clinkers
2. « KIT XRF-composant » permettant de contrôler différents dosages d’un même composant sur une bande large de mesure
   • Chlore
   • SO3 et Alcalins
   • P205

Caractéristiques techniques

Les matériaux de référence pour perles XRF « Kit 2 : CEM II/A (>10 %) à CEM V » (à l’exclusion du ciment CEM III) sont constitués de 7 échantillons de ciment homogénéisés et stables qui ont été rigoureusement validés par des tests interlaboratoires internationaux. Ces échantillons servent de matériaux de référence essentiels pour assurer et maintenir la précision des étalonnages en fluorescence X (XRF) lors des opérations de laboratoire de routine. Ils permettent une surveillance continue et la détection de la dérive d’étalonnage à l’aide des graphiques de contrôle recommandés.

Le kit SNL XRF 2 complète le kit SNL XRF 1, qui est spécifiquement conçu pour l’étalonnage et la validation des analyses de perles fusionnées XRF des ciments CEM I et CEM II/A contenant moins de 10 % de constituants supplémentaires.

SNL XRF Kit 2 se concentre sur la caractérisation des ciments contenant 10% ou plus de constituants supplémentaires, y compris d’autres types de CEM II et des ciments mélangés. Il étend la plage d’étalonnage pour couvrir la diversité croissante des formulations de ciment à faible teneur en carbone tout en maintenant une précision analytique et une robustesse élevées.
Avec le kit SNL XRF 3, dédié à l’alimentation du four et à la caractérisation des mâchefers, ainsi que le kit SNL XRF 4 (prévu pour le premier trimestre 2027), ces matériaux de référence constituent un portefeuille complet de matériaux de référence XRF à billes fusionnées pour l’industrie du ciment, couvrant l’ensemble du processus de production, des matières premières au ciment fini, et soutenant la caractérisation des matériaux cimentaires conventionnels et émergents à faible teneur en carbone.
Remarque : Les matériaux de référence SNL XRF à billes fondues ne sont pas adaptés à une utilisation avec des méthodes de pastilles pressées XRF — leur utilisation dans ce contexte peut entraîner des étalonnages et des valeurs de contrôle imprécis en raison de différences significatives d’effet matriciel, compromettant ainsi la fiabilité des résultats analytiques. Il est essentiel de comprendre que la minéralogie de chaque matériau produit et acheté est très spécifique. La méthode des billes fondues est la seule approche qui élimine efficacement la variabilité minéralogique et matricielle, garantissant un étalonnage XRF précis et cohérent. Veuillez vous référer aux exigences spécifiées par vos fournisseurs d’équipements XRF pour plus de précisions.

Chacune des campagnes inter-laboratoires implique plus de 150 laboratoires cimentaires internationaux, ainsi que des fournisseurs XRF et quelques laboratoires accrédités. La logique de l’ISO 5725-2 : 2019 « Exactitude (justesse et fidélité) des méthodes et résultats de mesure » est appliquée à chaque étape du processus d’élaboration. (à l’exclusion des tests de Grubbs et de Cochran, remplacés par la « méthode interquartile »).

2- Caractéristiques des échantillons de référence des perles XRF SNL

Les propriétés des sept échantillons de ciment de référence SNL XRF à perles fondues représentent les estimations les plus précises de leurs valeurs réelles. Ces valeurs de référence sont dérivées de l’évaluation statistique des résultats obtenus par tous les participants aux tests interlaboratoires, avec les valeurs aberrantes exclues selon des méthodes statistiques robustes. Chaque valeur est accompagnée d’une estimation de l’incertitude de mesure, comprenant à la fois l’incertitude standard combinée et l’incertitude élargie (généralement à un niveau de confiance de 95 %).

Pour les analyses chimiques, il est important de noter que la majorité des laboratoires participants calibrent leurs instruments en utilisant des matériaux de référence certifiés (CRM) avec des valeurs certifiées traçables métrologiquement. Par conséquent, les valeurs attribuées aux échantillons de référence SNL XRF Fused Bead héritent d’un niveau de traçabilité au système international d’unités (SI) grâce à une chaîne métrologique ininterrompue.

Les échantillons de référence SNL pour perles fondues XRF sont développés et certifiés selon les principes et directives énoncés dans le Guide 35 de l’ISO : Matériaux de référence – Lignes directrices pour la caractérisation et l’évaluation de l’homogénéité et de la stabilité. Une caractérisation complète a été réalisée à l’aide de méthodes analytiques robustes dans plusieurs laboratoires internationaux. Les évaluations statistiques confirment l’homogénéité et la stabilité à long terme des échantillons. Les valeurs de référence attribuées sont accompagnées d’incertitudes combinées et étendues, estimées en pleine conformité avec les exigences du Guide. Cette approche rigoureuse garantit que les matériaux SNL XRF Fused Bead sont adaptés pour être utilisés comme étalons de référence fiables et métrologiquement traçables dans l’analyse chimique du ciment et l’étalonnage XRF.

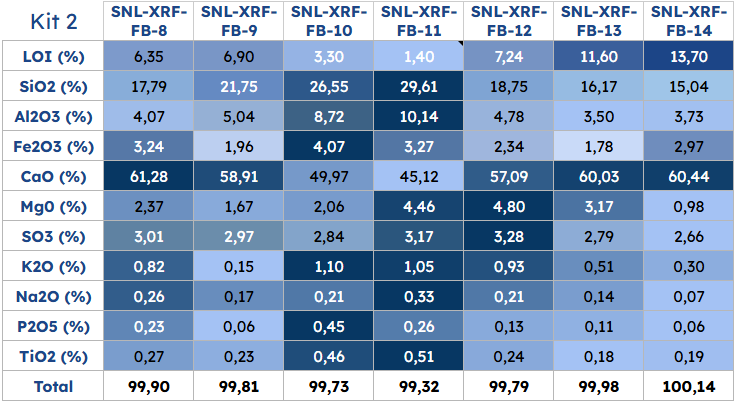

Les échantillons de référence fournissent une plage significative pour chaque paramètre, comme illustré ci-dessous.

Le KIT se compose d’une mallette de 7 échantillons dans des récipients en verre hermétiquement scellés d’environ 10 grammes ainsi que d’une spatule. Le manuel des bonnes pratiques de calibration est fourni avec les certificats lors de la commande. Ce manuel est la propriété exclusive de la SNL et ne peut être ni communiqué à un tiers ni acheté séparément du KIT SNL-XRF-FB.
